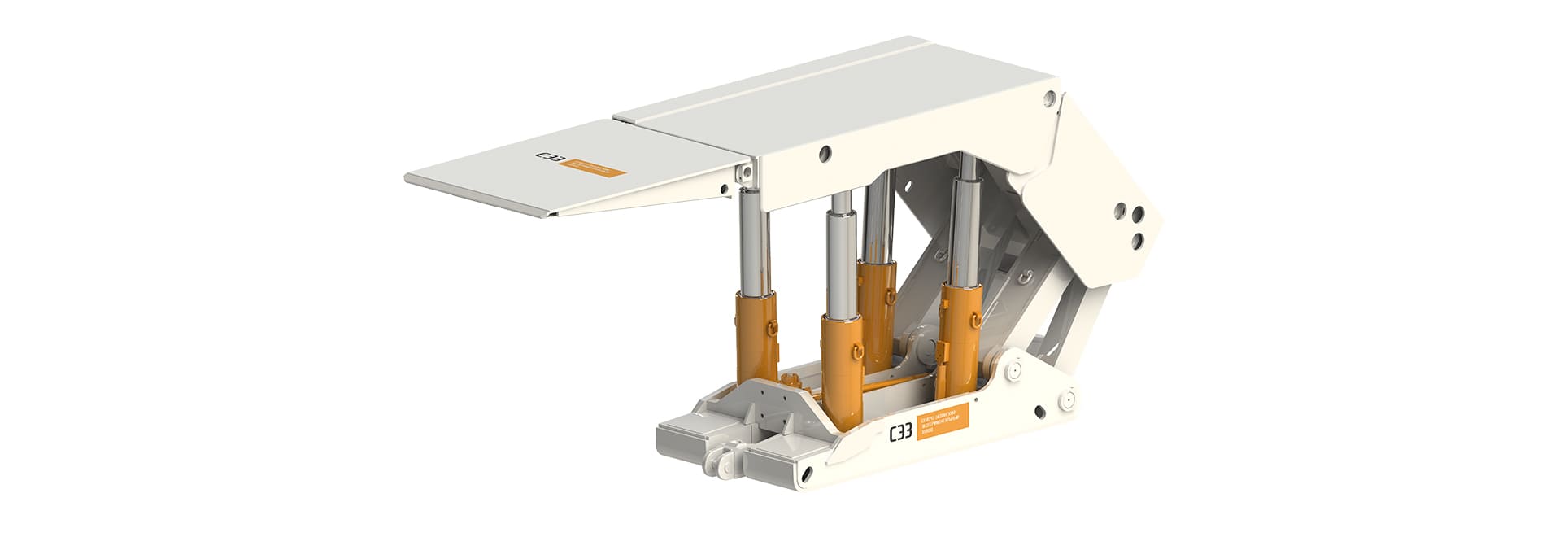

Крепь механизированная 1M4(аналог крепей типа М138)

Крепь механизированная 1M4(аналог крепей типа М138)

Технические характеристики

Параметры 1М4.10-21 1М4.12-24 1М4.13-27 1М4.14-31
Шаг установки секций, м. 1,5 1,5 1,5 1,5
Количество гидростоек в секции, шт. 4 4 4 4
Конструктивная высота секции, мм. 1000…2100 1150…2400 1300…2700 1400…3100
Удельное сопротивление крепи, кН/м², не менее 900…940 880 900 850
Сопротивление секции, кН, не менее 6300 6325 6850 6450
Среднее давление на почву, МПа, не более 2,5 2,5 2,5 2,5
Рабочее давление, МПа 40 40 40 40
Шаг передвижки секции, м 0,8 0,8 0,8 0,8
Масса секции, т. 11,1 12,0 13,5 15
Крепь 1М4 состоит из четырёхстоечных секций с перекрытием, оснащённым жёстким или управляемым козыechoрьком, с четырёхзвенной системой связи основания с ограждением; основание – жёсткий катамаран; выдвижные борта перекрытия и ограждения – односторонние или двухсторонние. При вынимаемой мощности пласта свыше 2,5 м снабжается механизмом удержания забоя.
Отличается от крепей типа М138 обратной схемой передвижки - передвижка секции осуществляется поршневой полостью гидроцилиндра. По сравнению с двухстоечными однорядными крепями имеет сниженную массу за счёт более равномерного распределения нагрузки от 4-х стоек. Практически вертикальная установка гидростоек обеспечивает постоянное сопротивление во всём рабочем диапазоне мощности.
