Технические характеристики
| Параметры | 1КМ144КС.16-32 | 1КМ144КС.20-28 | 1КМ144КС.22-43 |
| Шаг установки секций, м. | 1,5 | 1,5 | 1,5 |
| Количество гидростоек в секции, шт. | 3 | 3 | 3 |
| Конструктивная высота секции, мм. | 1650…3200 | 2000…2800 | 2200…4300 |
| Удельное сопротивление крепи, кН/м², не менее | 700 | 800 | 750…800 |
| Сопротивление секции, кН, не менее | 3900 | 4450 | 4200…4450 |
| Среднее давление на почву, МПа, не более | 1,5 | 1,6 | 1,8 |
| Рабочее давление, МПа | 38 | 40 | 42,5 |
| Шаг передвижки секции, м. | 0,63; 0,8 | 0,8 | 0,63 |
| Масса секции, т. | 9,8 | 13,5 | 15,2 |

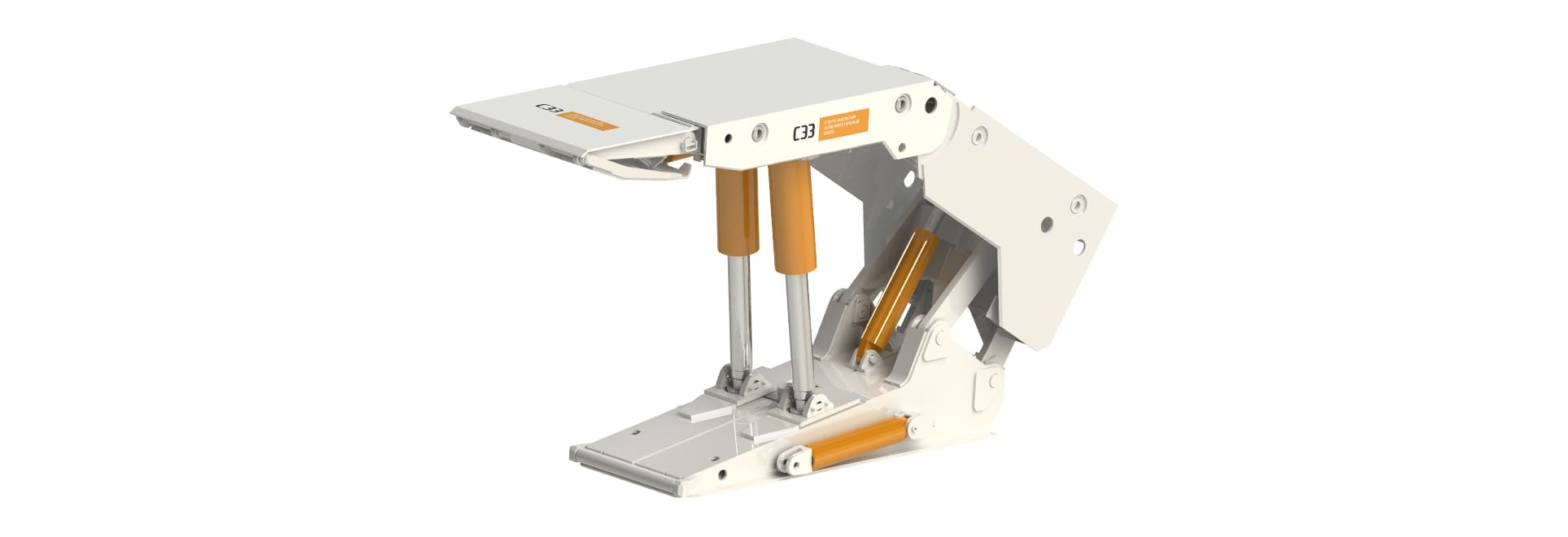

Секция крепи поддерживающе-оградительного типа имеет три стойки, две поддерживают перекрытие,
а одна – ограждение. Выдвижные борта на перекрытии и ограждении с одной стороны секции.
Основание секции с удлинённой передней частью заходит под базу конвейера.
Два домкрата для передвижения располагаются по бокам основания. Ограждение связано с
основанием с помощью шарнирного четырёхзвенника. Перекрытие оснащено шарнирным козырьком,
снабжённым устройством ограждения забоя. Для перекрытия межсекционных зазоров на перекрытии и
ограждении имеются выдвижные кожухи, управляемые гидродомкратами.
В зависимости от горно-геологических условий и требований заказчика основания могут быть выполнены трёх вариантов исполнений:
- короткое сплошное (1КМ144К, 1КМ144КВ, 1КМ144КК);
- длинное сплошное (1КМ44КИ, 1КМ144К3);
- жёсткий катамаран (1КМ144КВ2, 1КМ144КВ3, 1КМ144КВ4).
Крепь механизированная 1КМ144КС была изготовлена в 2006 г. и на данный момент работает на шахте «Анжерская-Южная» в Кемеровской области.
