Технические характеристики
| Параметы | 1М22.16-37 | |
| Шаг установки секций, м. | 1,5 | |
| Количество гидростоек в секции, шт. | 2 | |
| Конструктивная высота секции, мм.с проставками | 1600…3700 2300…4400 |
|
| Удельное сопротивление крепи, кН/м², при выдвинутой консоли, не менее | 960…1000 | |
| Удельное сопротивление крепи, кН/м², при втянутой консоли, не менее | 1150…1200 | |
| Сопротивление секции, кН, не менее | 6840…7190 | |
| Среднее давление на почву, МПа, не более | 2,44…2,62 | |
| Рабочее давление, МПа | 45 | |
| Шаг передвижки секции, м. | 0,63; 0,8 | |
| Масса секции, т. | 22,3 / 25,8 | |

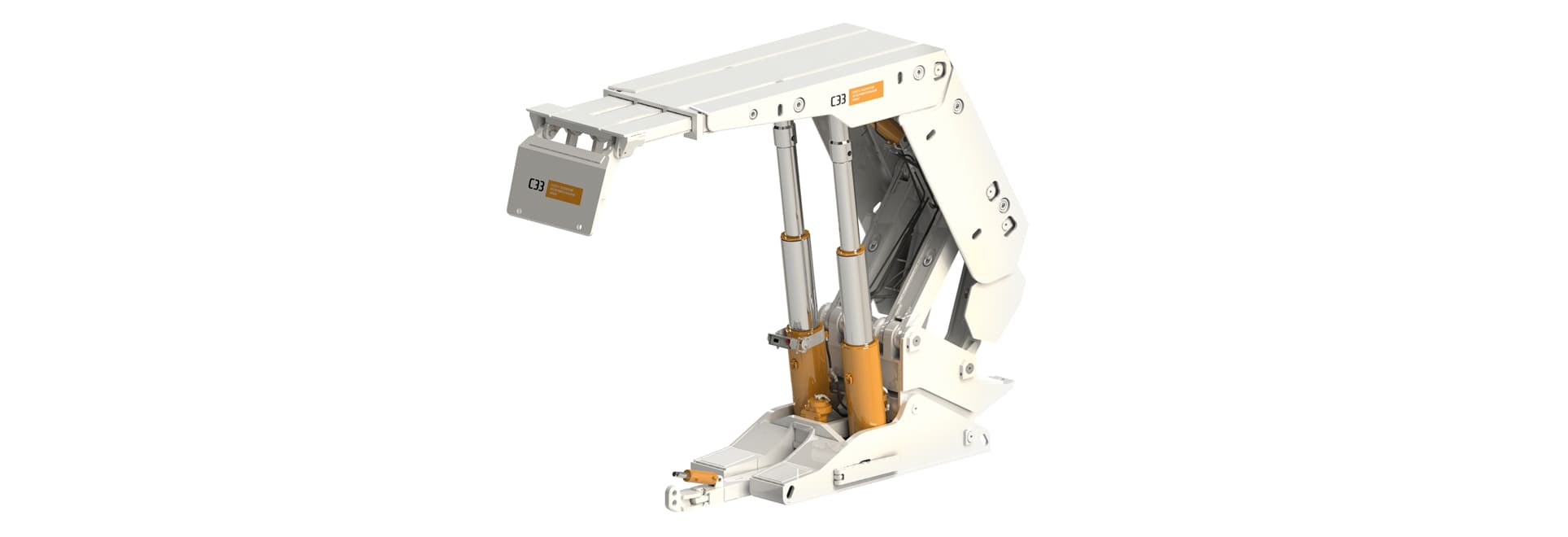

Крепь 1М22 состоит из двухстоечных секций с четырёхзвенной системой связи основания с ограждением;
перекрытием с выдвижной консолью оснащённым откидным козырьком с повышенным усилием и
механизмом удержания забоя (от Н ≥ 2,5 м). В секции используются выдвижные борта и
пушер-домкрат (с лыжей), установленные на одну сторону секции. Возможна переустановка
гидроцилиндров бортов и пушер-домкрата на другую сторону.
Расположение лыжи в передней зоне обеспечивает корректировку оснований секций при любой
очерёдности их передвижки. Увеличение сопротивления секции выполнено за счёт максимального
диаметра и рабочего давления гидростойках. Применение проставок на основании и гидростойках
секции значительно расширяет область применения с требуемыми силовыми параметрами.
