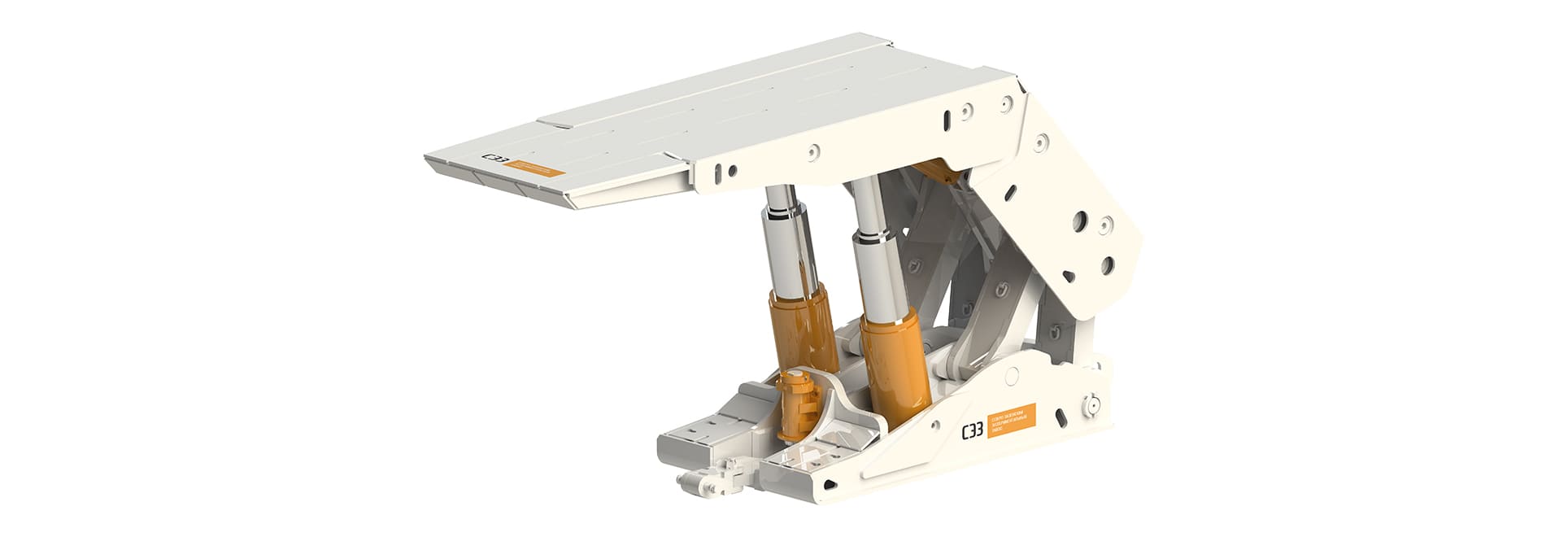

КРЕПЬ МЕХАНИЗИРОВАННАЯ М21 (аналог крепей типа JOY)

КРЕПЬ МЕХАНИЗИРОВАННАЯ М21 (аналог крепей типа JOY)

Технические характеристики

Параметры М21.10-25 М21.13-28 М21.15-32 М21.16-35
Шаг установки секций, м. 1,75 1,75 1,75 1,75
Количество гидростоек в секции, шт. 2 2 2 2
Удельное сопротивление крепи, кН/м², не менее 700…990 840…980 840…980 1055…1145
Сопротивление секции, кН, не менее 6700…7300 6950…8150 6950…8150 8160…8865
Среднее давление на почву, МПа, не более 2,05 2,2…2,6 2,2…2,6 2,0
Рабочее давление, МПа 40 40 40 42,5
Шаг передвижки секции, м. 0,63; 0,8 0,8 0,8 0,8
Масса секции, т. 19,5 22 24 26,5
Крепь 1М21 состоит из двухстоечных секций с четырёхзвенной системой связи основания с ограждением; жёстким перекрытием оснащённым откидным козырьком с повышенным усилием и механизмом удержания забоя (от Н ≥ 2,5 м). Для корректировки секции в плоскости пласта и защиты рабочего пространства под крепью от попадания породной мелочи - используются выдвижные борта и пушер-домкрат (без или с лыжей), установленные на одну сторону секции. Возможна переустановка бортов и пушер-домкрата на другую сторону, и также их независимое раздельное управление на обе стороны секции.
Весь рабочий диапазон для малой и средней мощности пластов перекрывается рядом крепей с шагом установки секций 1,75 м. При этом количество секций в лаве и время их передвижки сокращается по сравнению с крепями типа 1М21.
