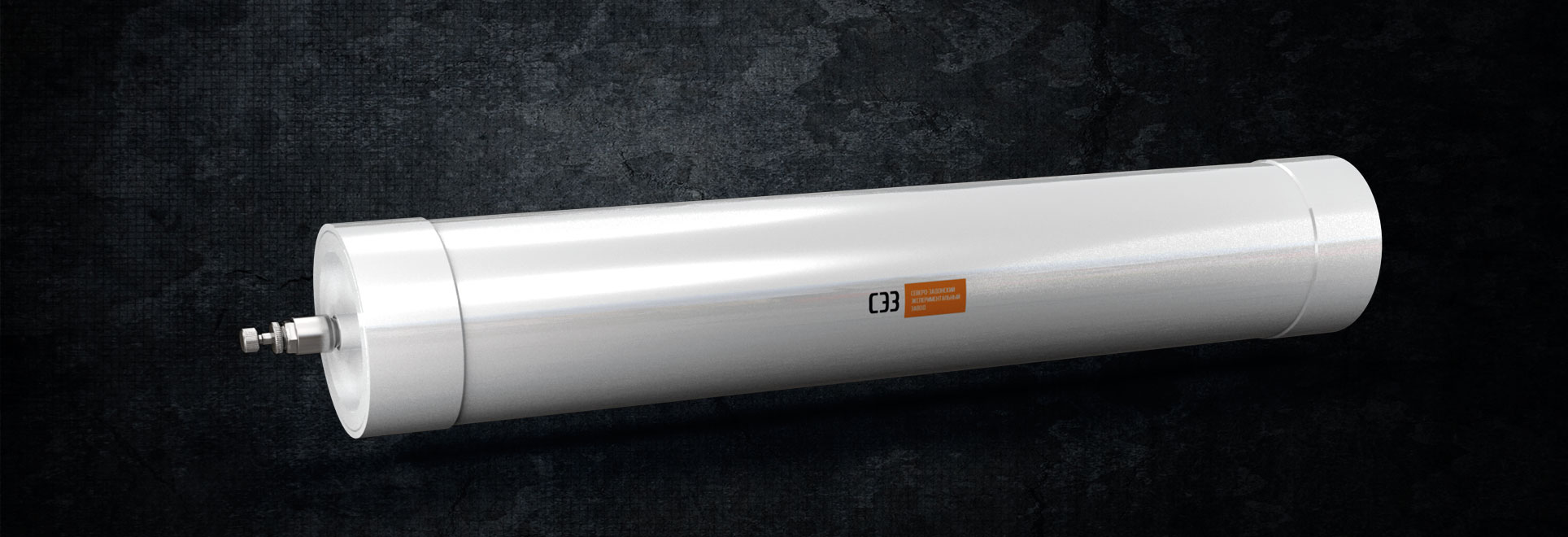

Пневмогидроаккумуляторы на примере ПГА-ХХ.210.000

Пневмогидроаккумуляторы на примере ПГА-ХХ.210.000

Пневмогидроаккумулятор предназначен для накапливания гидравлической энергии и применяется в системах гидроуправления.

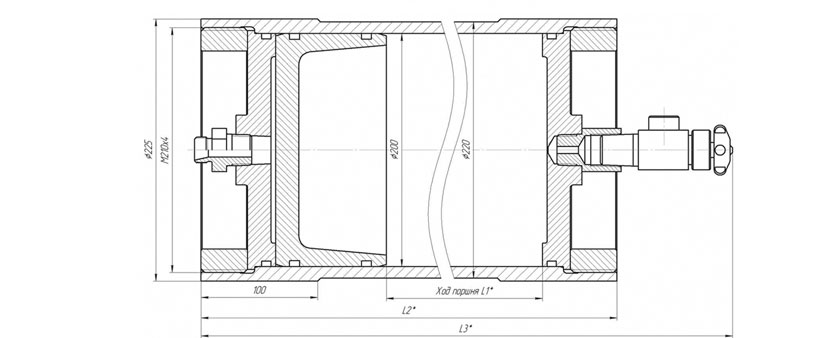

Габаритные размеры

Пневмогидроаккумулятор. Схема

Обозначение Вместимость L1,мм L2,мм L3,мм Масса,кг
ПГА-ХХ.2210.000 50 1557 1780 1893 121,2
-01 40 1260 1483 196 107,5
-02 25 795 1018 1131 83,4

Технические характеристики

Расчётное давление — 21 МПа
Рабочее давление — 14 МПа
Пробное давление — 32 МПа
Давление зарядки азота — 7 МПа
Допустимое отношение максимального и минимального давления к давлению зарядки газа 0…..1
Допустимая максимальная и минимальная рабочая температура стенки +55…..-40 С
Наименование рабочей среды:
— газовая полость: азот технический компримированный сорт 1 или 2 ГОСТ 9293-74
— жидкостная полость: масло всесезонное гидравлическое ВМГЗ ТУ 38-1014 79-74
