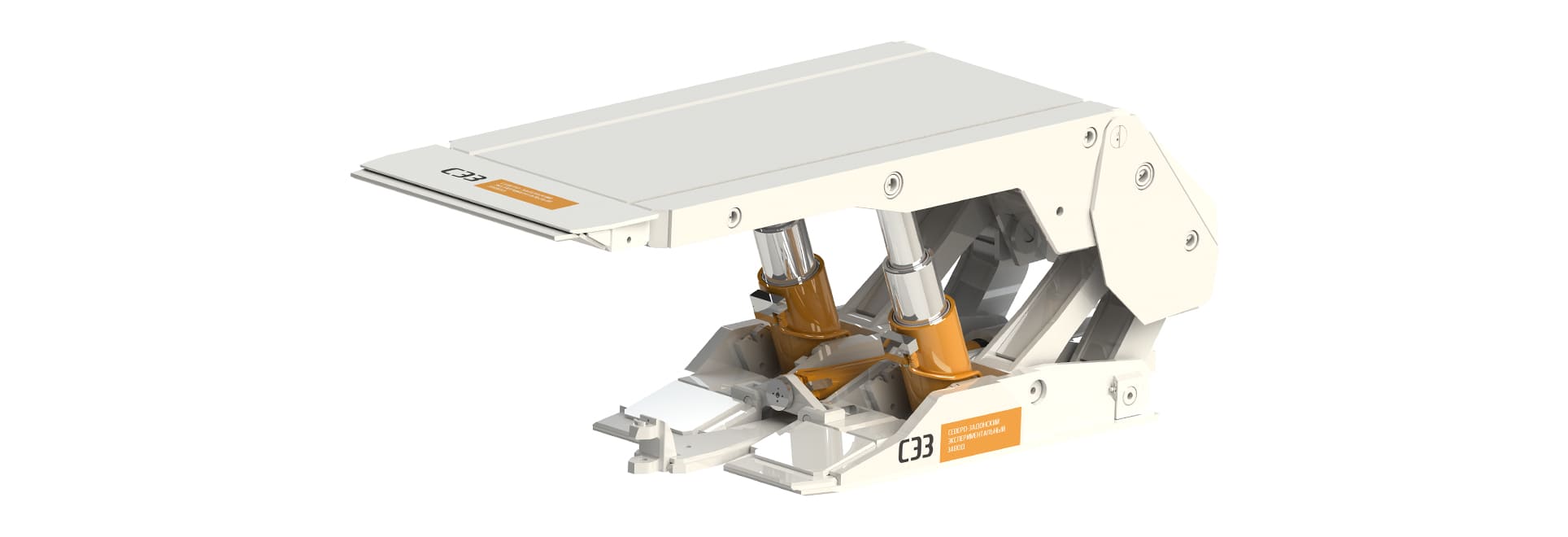

КРЕПЬ МЕХАНИЗИРОВАННАЯ 1М2

КРЕПЬ МЕХАНИЗИРОВАННАЯ 1М2 (аналог крепей типа М147, М137, МП16)

Технические характеристики

Параметры 1М2.06-15 1М2.06-18 1М2.07-15 1М2С.07-15
Шаг установки секций, м. 1,5 1,5 1,5 1,5
Количество гидростоек в секции, шт. 2 2 2 2
Конструктивная высота секции, мм.с проставками 630…1450
-
650…1500
800…1800
750…1520
-
680…1450
-
Удельное сопротивление крепи, кН/м², не менее 550…700 580…750 550…700 650…820
Сопротивление секции, кН, не менее 3350…4250 3500…4500 3500…4500 3950…5000
Среднее давление на почву, МПа, не более 2 2 2 2
Рабочее давление, МПа 50 50 39 50
Шаг передвижки секции, м. 0,63; 0,8 0,63; 0,8 0,8 до 0,7
Масса секции, т. 8,0 9,5 10 8.5
Предназначена для работы с выемочными узкозахватными комбайнами или струговыми установками.
Крепь 1М2 состоит из двухстоечных секций с четырёхзвенной системой связи основания с ограждением и жёстким составным перекрытием. Сменный козырёк перекрытия позволяет эксплуатировать крепь с различным составом очистного оборудования в лаве. Основание секции – шарнирный или жёсткий катамаран. Передвижка секции – поршневой полостью гидроцилиндра. Управление выдвижными бортами – для корректировки секции в плоскости пласта и защиты рабочего пространства под крепью от попадания породной мелочи – независимое раздельное в обе стороны секции.
